Фитинги и быстросъёмные соединения

Фитинг соединяет трубы, краны, фильтры и насос в одну линию. Ошибка в подборе стоит дороже самой детали: несовпадение резьбы на полдюйма обнаруживается уже в поле, когда машина заправлена.

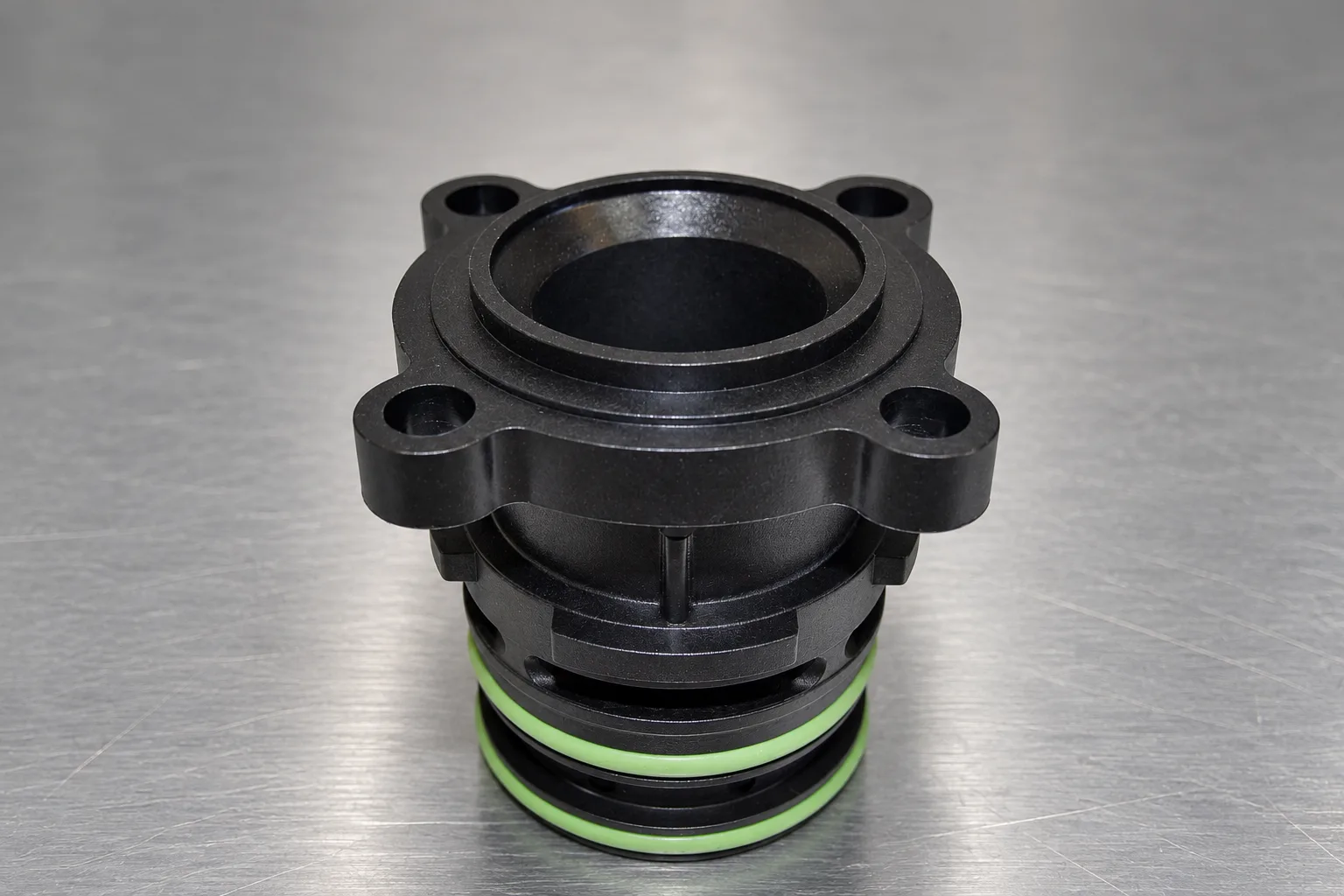

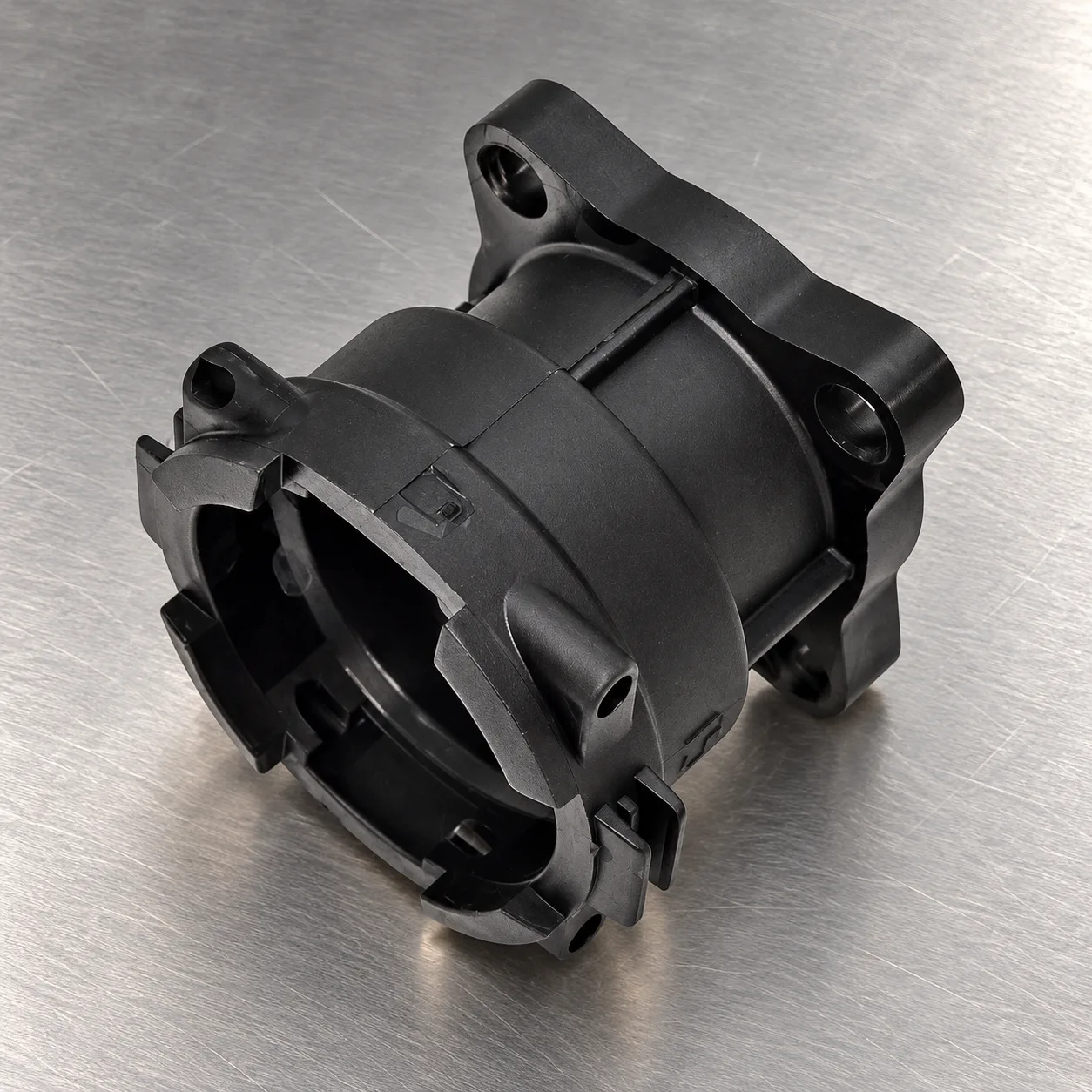

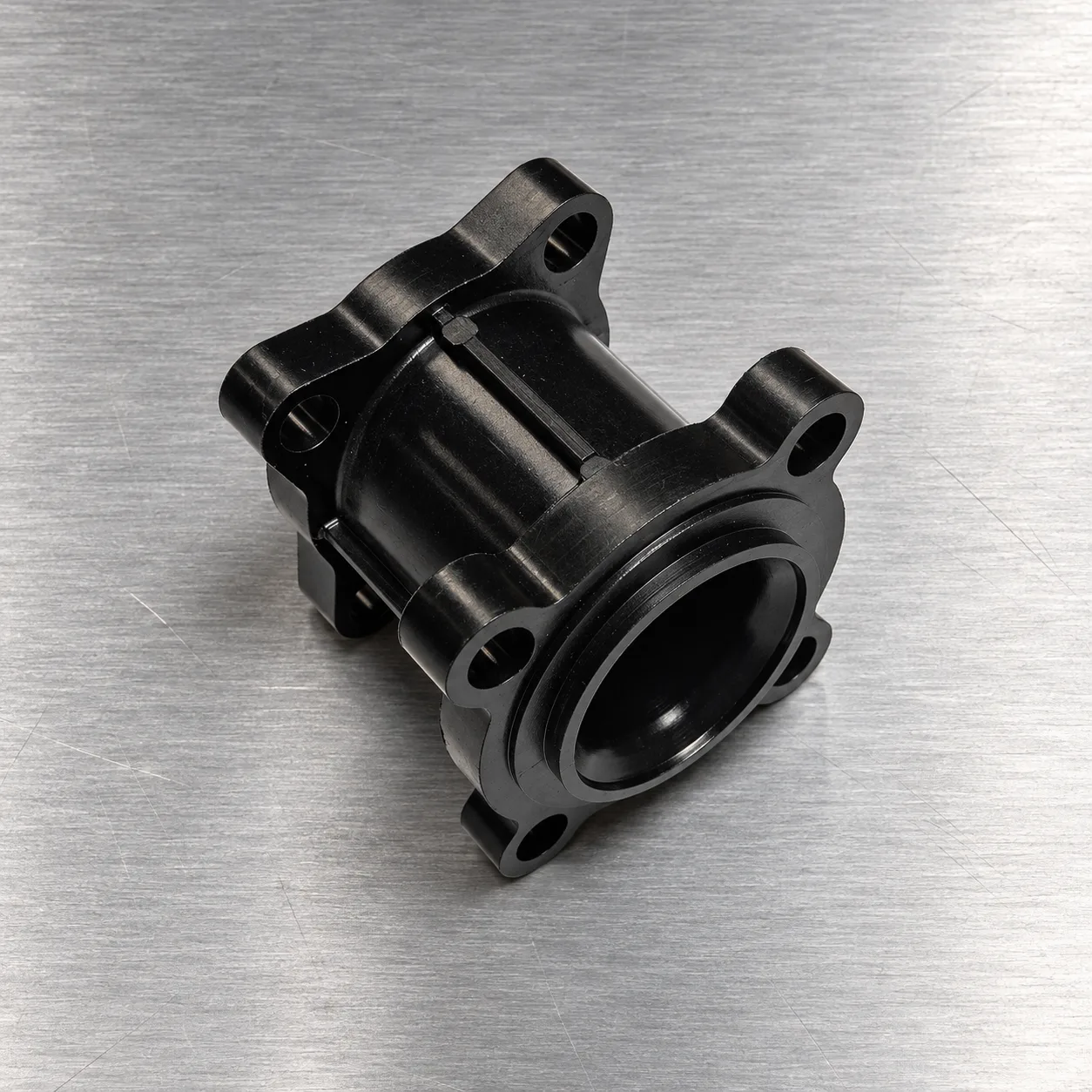

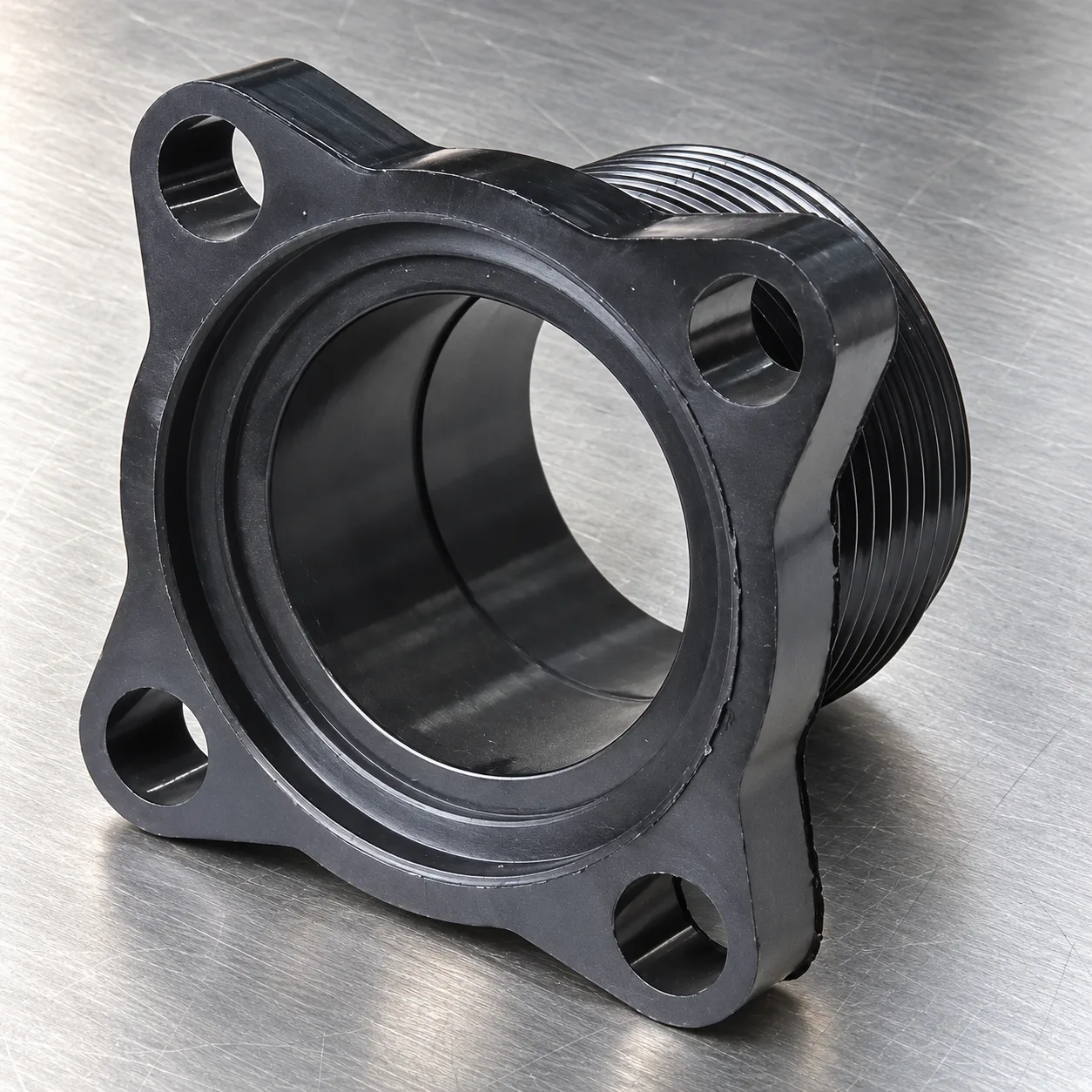

Два мира крепления живут параллельно. Байонетное соединение ARAG собирается руками за секунду и держит до 20 бар — им собран почти весь современный опрыскиватель. Резьбовое G — дюймовая цилиндрическая резьба, где важно, наружная она или внутренняя: в названии это M и F. Переходник между мирами существует, но каждый лишний стык — потенциальная течь.

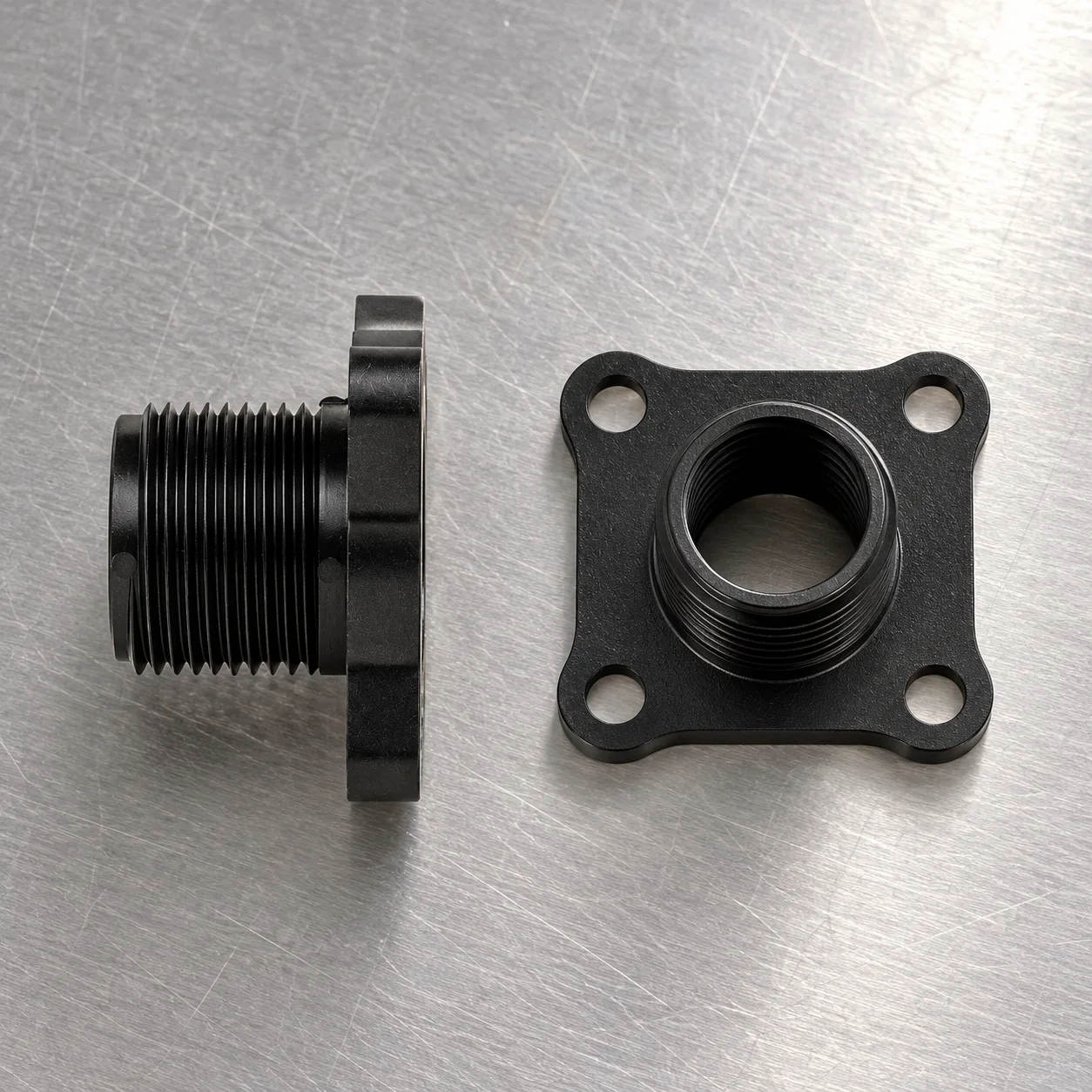

Диаметр читают по обозначению: G1/2, G3/4, G1, G1 1/4, G1 1/2, G2. Это не внешний размер детали, а калибр резьбы, поэтому мерить штангенциркулем бесполезно — смотрят маркировку на снятой части или паспорт узла. Внутренний диаметр патрубка под ту же резьбу может различаться, и на всасывающей линии узкое место срезает производительность насоса.

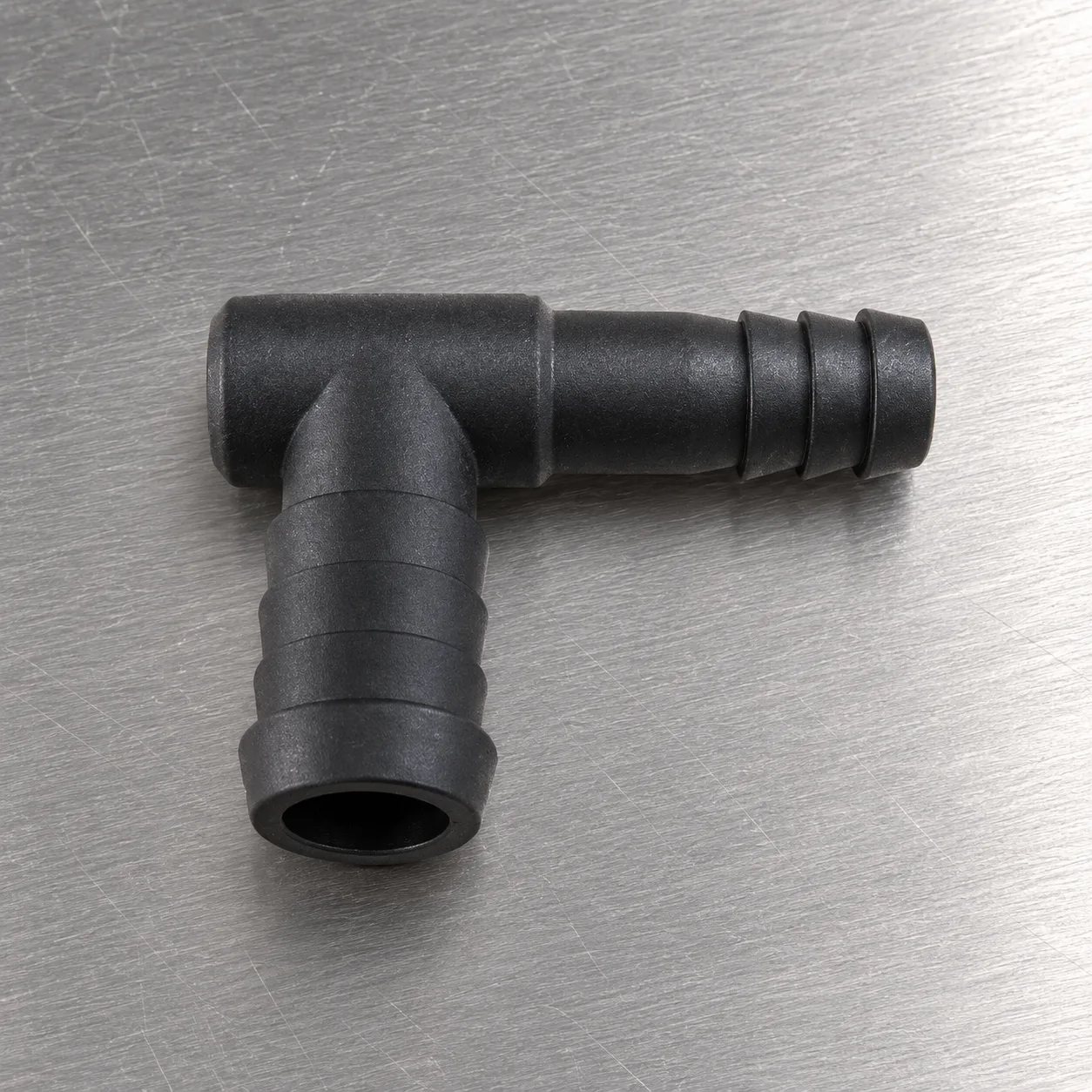

Тройники, крестовины и коллекторы делят поток на секции, угольники разворачивают линию на 90 градусов без залома шланга. В комплект чаще всего входит плоская резиновая прокладка — её ставят всегда новой: подтянуть старую до герметичности не получится, а перетяжка ломает корпус фитинга.
